PT550GS01-3 T-Con

PT550GS01-3 T-Con,Televizyon ve görüntü teknolojileri hızla gelişirken 4K Ultra HD çözünürlük ev eğlence sistemlerinin vazgeçilmez bir standardı haline geldi. Büyük ekranlı televizyonların arka planındaki en kritik bileşenler ise paneller ve bu panellerin renk, parlaklık ve görüntü akışını yöneten T-Con (Timing Controller) kartlarıdır. Bu alanda sıklıkla öne çıkan PT550GS01-3 kodu, 55 inç televizyonlarda yaygın olarak kullanılan gelişmiş bir LCD open cell panel ve sürücü kartı ekosistemini ifade eder.

Piyasada Sunny, Axen, Woon ve benzeri birçok popüler televizyon markası PT550GS01-3 paneli tercih eder. Fiyat-performans dengesiyle dikkat çeken bu panel ve bağlı bileşenler zamanla çeşitli arızalar gösterebilir. Bu rehber PT550GS01-3 modelinin teknik detaylarını, sık karşılaşılan arıza belirtilerini ve tamir süreçlerini detaylandırıyor.

PT550GS01-3 T-Con

Teknik Özellikleri ve Mimarisi

PT550GS01-3, HKC (Shenzhen Optoelectronics) gibi küresel üreticilerin tasarladığı

55 inç (139 cm) boyutunda a-Si TFT-LCD open cell ekran mimarisidir.

Markalar bu parçayı televizyon imalatında doğrudan görüntü üreten ana katman olarak kullanır.

Panel, ana karttan (mainboard) gelen veriyi T-Con kartı aracılığıyla likit kristal hücrelere aktarır ve ekrana yansıtır. Üreticiler bu yapıyı genellikle PT550GS01-3-C-1, PT550GS01-3-C-3 veya PT550GS01-3-C-5 revizyon kodlu kontrol kartlarıyla tamamlar.

• Ekran Boyutu: 55 İnç (Yaklaşık 139 cm diyagonal)

• Çözünürlük Standardı: 3840 × 2160 (4K Ultra HD)

• Yenileme Hızı: 60 Hz

• Piksel Formatı: RGB Dikey Şerit (RGB Vertical Stripe)

• Görüntü Teknolojisi: a-Si TFT-LCD (Active Matrix)

• Arayüz Tipi: V-by-One / LVDS arayüz bağlantısı

• Uyumlu Markalar: Axen, Sunny, Woon, Hi-Level, Sanyo ve diğer OEM montaj markaları.

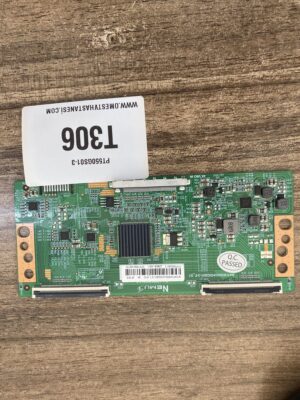

PT550GS01-3

T-Con Kartının Görevi

Ultra HD 4K televizyonlarda görüntü oluşumu tek adımlı bir süreç değildir. Ana kart üzerinde işlenen dijital veri,

doğru zamanda doğru renk hücrelerine ulaşmak üzere T-Con kartına iletilir.

PT550GS01-3 T-Con kartı, piksel voltaj seviyelerini düzenler;

yatay ve dikey tarama hatlarını (COF/TAB çipleri) senkronize eder

Kart üzerindeki işlemci veya DC-DC dönüştürücü entegrelerde meydana gelen bir aksaklık,

ekrandaki görüntüyü doğrudan bozar veya tamamen yok eder.

Sık Karşılaşılan PT550GS01-3 Arızaları

Televizyon servisleri PT550GS01-3 kodlu ekran sistemlerinde çoğunlukla şu arızalarla karşılaşır:

• Ses Var Görüntü Yok (Siyah Ekran): Televizyon açılır, arka aydınlatma (LED bar) çalışır ve ses net bir şekilde gelir; fakat ekran hiçbir görüntü vermez. T-Con kartı üzerindeki sigortanın atması, VGH/VGL voltaj hatlarındaki kısa devre veya besleme entegresinin bozulması bu soruna yol açar.

• Ekranda Dikey ve Yatay Çizgiler: Ekran üzerinde renkli, siyah ya da beyaz ince dikey çizgiler oluşur. Sıvı teması, darbe sonucu COF (Chip on Film) flex kablolarının bozulması veya panel yan kartlarındaki smd kapasitör kısa devreleri bu arızayı tetikler.

• Çift Görüntü ve Görüntü Titremesi (Ghosting / Flicker): Görüntü üst üste biner, kayar veya saniyelik aralıklarla titrer. Panel camı içindeki iletkenlik kaybı veya CKV hatlarındaki sinyal bozulması bu duruma sebep olur.

• Renk Bozulması ve Negatif Görüntü: Renkler ters döner veya görüntü aşırı beyaz ve soluk bir hal alır. T-Con kartındaki Gamma entegresinin aşırı ısınması ya da EEPROM/Flash yazılımının bozulması bu sonucu doğurur.

PT550GS01-3 Arıza Tespiti ve Tamir Yöntemleri

Doğru arıza tespiti, gereksiz parça değişimlerini ve yüksek maliyetleri engeller.

Bantlama (Tape-Off) Tekniği ile Panel Kurtarma

PT550GS01-3 panellerinde ekranın sağ veya sol tarafındaki CKV sinyal hatları kısa devre yaptığında çift görüntü sorunu ortaya çıkar. Teknik servisler, T-Con kartından panele giden flat kablonun belirli pinlerini (genellikle CKV hatlarını) izole bant yardımıyla kapatır ve ekranı yeniden çalışır hale getirir. Bu yöntem yeni bir panel almadan ekonomik bir çözüm sunar.

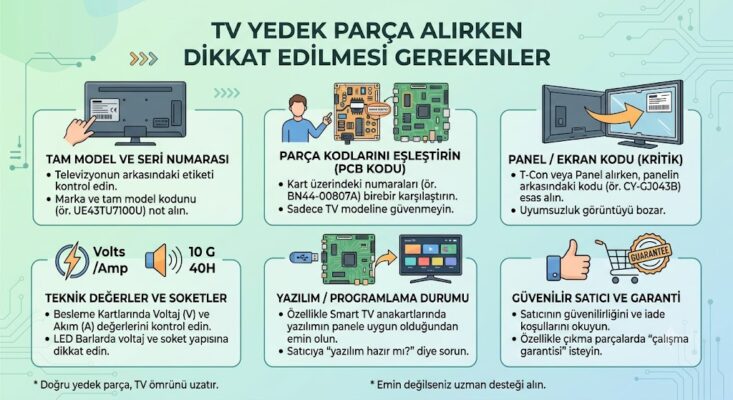

Yedek Parça Alırken Dikkat Edilmesi Gerekenler

Yedek PT550GS01-3 T-Con kartı veya open cell panel satın alırken şu hususlara dikkat etmek gerekir:

• Alt Revizyon Kodları: Kart üzerindeki ana kod PT550GS01-3 olsa bile -C-1, -C-3, -C-5 gibi uzantılar konnektör yapısında ve voltaj değerlerinde farklılık gösterir.

• Konnektör ve Flex Uumu: Soket genişlikleri ve pin sayıları televizyonun ana kartı ile tam eşleşmelidir.

• Panel Kodu Uyumsuzluğu: T-Con kartı etiketinin televizyondaki panel etiketiyle birebir aynı olması gerekir.

PT550GS01-3 yedek parca alırken

PT550GS01-3, 55 inç 4K Ultra HD televizyonlarda yaygın olarak kullanılan güvenilir bir panel mimarisidir. Görüntü kaybı, renk bozulması veya titreme durumlarında,

yeni bir cihaz almak yerine T-Con kartı değişimi veya panel onarımı ile,

televizyonu ilk günkü performansına döndürmek mümkündür. Teknik bilgi eksikliğinde arıza tespiti ve tamir için uzman bir teknik servise başvurmak en doğru adımdır.

Ürünler Ekranı Kırık TV den Sökülmüş, Tamir Görmemiş İkinci Eldir.

Teknik Ekibimiz Tarafından Test Edilmiş Sağlamdır.Ürün KENDİ Resmidir

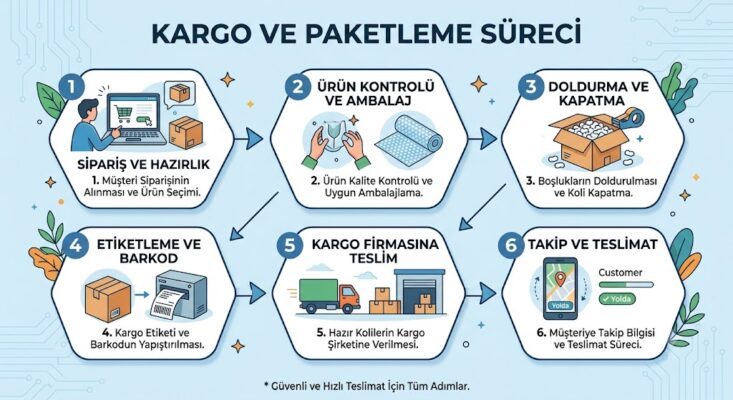

KARGO VE PAKETLEME SÜRECİ ?

Siparişinizin tarafımıza ulaşmasının ardından ürünün kargoda zarar görme ihtimaline karşı özel

korumalı paket ve ambalaj yapıp en kısa sürede kargo firmasına teslim etmekteyiz. Ürünü kargo

firması personelinden mutlaka kontrol ederek teslim alınız! Üründe herhangi bir kırık, deforme

gördüğünüz anda kargo firmasına mutlaka tutanak tutturup sonrasında firmamızla irtibata

geçmeniz bizim için önemlidir.

omes tv hastanesi.com.tr  ailesi olarak belirtmek isteriz tüm müşterilerimiz bizim için özeldir.

GÜNCEL FİYAT VE STOK BİLGİSİ İÇİN LÜTFEN WHATSAPP NUMARAMIZDAN İLETİŞİME GEÇİNİZ.

0542 579 60 90
