47-6021365

Günümüzün yüksek çözünürlüklü televizyon teknolojilerinde, panel ile ana kart arasındaki iletişim hassas elektronik bileşenler vasıtasıyla sağlanmaktadır. Bununla birlikte, bu bileşenlerin başında gelen 47-6021365 kodlu T-Con (Timing Controller) kartı, görüntü sinyallerinin ekrana aktarılmasında kritik bir rol üstlenmektedir. Özellikle, 55 inç 4K UHD televizyon modellerinde sıklıkla tercih edilen bu parça, zamanla voltaj dalgalanmaları veya ısı artışı sebebiyle arızalanabilmektedir. Bu doğrultuda, hazırlanan makalede 47-6021365 T-Con kartının çalışma prensibi, sergilediği arıza belirtileri ve değişim süreçleri detaylı bir şekilde incelenmektedir.

47-6021365 T-Con Kartı Nedir ve Nasıl Çalışır?

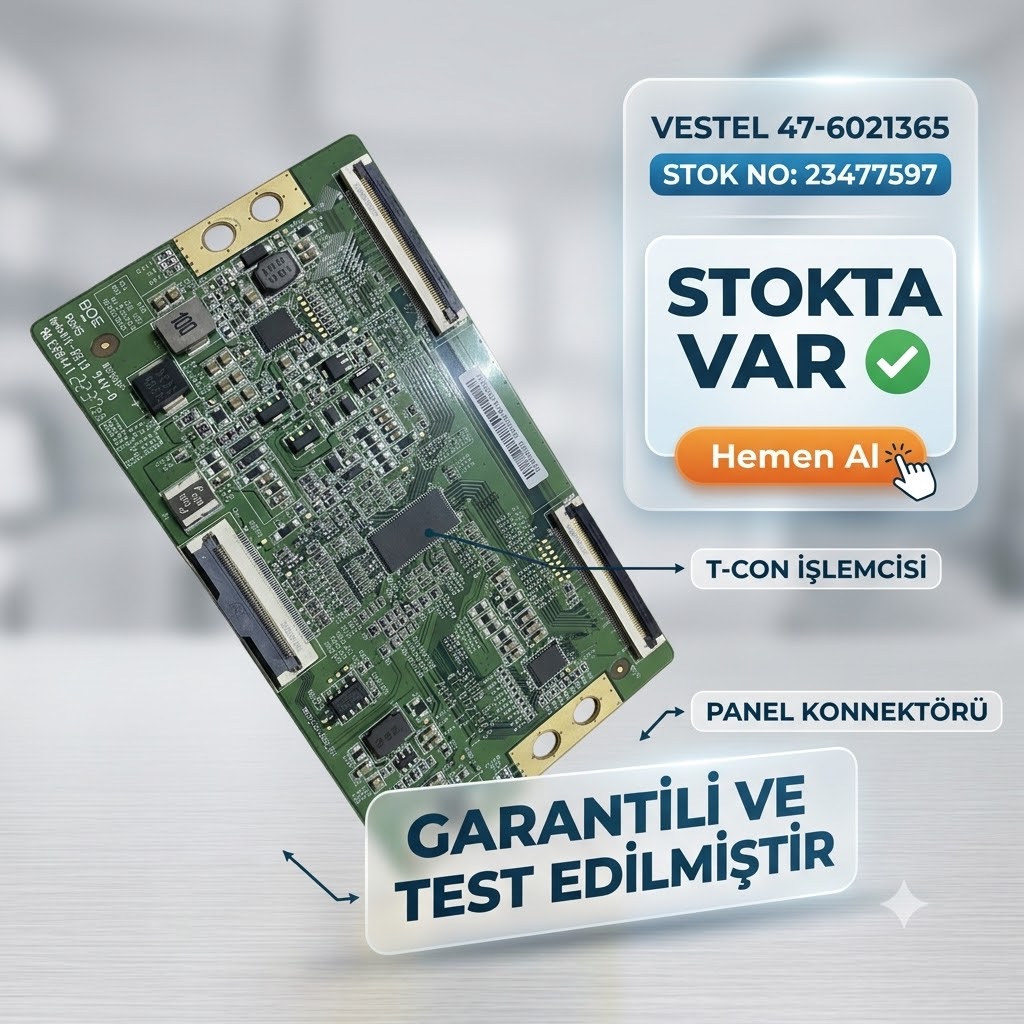

T-Con kartı, ana karttan gelen görüntü verilerini işleyen ve bu verileri paneldeki sıvı kristal piksel sütunlarına ileten elektronik devredir. Ayrıca, HV550QUBF70 ve 55UHD 6+0 kodlarıyla da bilinen ,

47-6021365 modeli, BOE panel üreticisi tarafından geliştirilmiş yüksek performanslı bir karttır.

Temel olarak, ana kart üzerinden gönderilen LVDS veya V-by-One sinyalleri, T-Con kartı üzerindeki mikrodenetleyici tarafından çözümlenmektedir. Ardından, çözümlenen bu veriler esnek film kablolar (COF/TAB) aracılığıyla

panel adresleme satırlarına aktarılmaktadır. Bu aktarım süreci esnasında ise zamanlama

doğrulukla ayarlanmakta ve renk doygunluğu ile kontrast seviyeleri dengelenmektedir.

Eş zamanlı olarak, kart üzerinde yer alan gamma entegresi ve DC-DC dönüştürücü çipler vasıtasıyla panelin ihtiyaç duyduğu çalışma gerilimleri (VGH, VGL, AVDD) kesintisiz biçimde üretilmektedir.

47-6021365 Kartının Uyumlu Olduğu Televizyon Modelleri

Televizyon üreticileri tarafından farklı markalarda aynı iç donanım yapıları kullanılabilmektedir.

47-6021365 parçası da birçok popüler 55 inç 4K UHD Smart TV modelinde yer almaktadır.

Vestel Grubu: Vestel 55U9500, Regal 55R754U ve SEG 55SBU710 modellerinde,

varsayılan T-Con bileşeni olarak tercih edilmiştir.

Toshiba Ürünleri: Vestel şasisi ile üretilen Toshiba 55UK3C63DB ve 55QV2463DA modellerinde,

sistem entegrasyonu bu kart ile sağlanmaktadır.

Philips Modelleri: Philips 55PFL5766/F7 ve 55PFL4756/F7 ürün serilerinde görüntü işleme katmanında bu model kullanılmaktadır.

Panel kodunun VES550QNDB serisiyle eşleştiği durumlarda,

47-6021365 kartı doğrudan montaj uyumluluğu göstermektedir.

En Sık Karşılaşılan T-Con Kartı Arıza Belirtileri

Televizyon ekranında meydana gelen her görüntü bozulması

panel arızası olarak değerlendirilmemelidir. Birçok durumda problem,

doğrudan 47-6021365 T-Con kartındaki bileşen hasarlarından kaynaklanmaktadır.

1. Ses Var Görüntü Yok Durumu: Televizyondan ses alınıp arka ışıklar (LED bar) yandığı halde ekranda hiçbir görüntünün oluşmaması durumunda ilk olarak T-Con kartı denetlenmektedir.

2. Ekranda Dikey ve Yatay Çizgiler: Panel yüzeyinde oluşan renkli veya beyaz çizgiler, sinyal zamanlamasının bozulduğu anlamına gelmektedir.

3. Görüntünün Yarısının Kararması: Kart üzerindeki çift kanal çıkışlarından birinin devre dışı kalması sonucunda ekranın sağ veya sol yarısında görüntü kaybı yaşanmaktadır.

4. Negatif veya Buzlu Görüntü (Gamma Arızası): Renklerin birbirine karışması, yüzlerin aşırı parlaması veya görüntünün fotoğraf negatifi gibi görünmesi gamma entegresinin arızalanmasıyla tetiklenmektedir.

5. Ekranın Yavaş Yenilenmesi (Görsel İz Kalması): Hareketli sahnelerde arka planda iz kalması durumu, VGH/VGL voltaj hatlarındaki dalgalanmalar sebebiyle meydana gelmektedir.

47-6021365 T-Con Kartı Tamiri ve Ölçüm Adımları

Arızalı bir kartın tespit edilmesi aşamasında profesyonel ölçüm aletleri ve teknik donanımlar kullanılmaktadır. Tamir veya değişim kararı verilmeden önce belirli voltaj noktaları kontrol edilmektedir.

Sigorta Ölçümü: Kart girişinde bulunan SMD sigorta multimetre ile ölçülmektedir. Sigortanın açık devre olması durumunda kart üzerinde kısa devre araması yapılmaktadır.

DC-DC Dönüştürücü Gerilimleri: Kart üzerindeki test noktalarından (Test Points) VGH (yaklaşık 25V-30V), VGL (yaklaşık -6V ile -10V) ve AVDD (yaklaşık 15V) değerleri okunmaktadır. Bu değerlerin olmaması durumunda besleme entegresi değiştirilmektedir.

Flex Kablo Temizliği: Kart ile panel arasındaki COF kablo konnektörleri oksitlenmeye karşı izopropil alkol ile temizlenmektedir.

47-6021365 T-Con Kartı Değişiminde Dikkat Edilmesi Gerekenler

Kart tamirinin mümkün olmadığı durumlarda birebir parça değişimi gerçekleştirilmektedir. Değişim işlemi sırasında şu hususlara özen gösterilmelidir:

Statik Elektrik Önlemleri: Elektronik kartlara müdahale edilirken antistatik bileklik kullanılmalı,

hassas çiplere zarar verilmemelidir.

Kod Uyumluluğu: Alınacak yeni parçanın üzerinde 47-6021365 ve HV550QUBF70 ibarelerinin eksiksiz yer aldığı doğrulanmalıdır.

Kablo Bağlantıları: Flex kablolar konnektör yuvalarına tam paralel olarak yerleştirilmeli ve kilit mekanizmaları zorlanmadan kapatılmalıdır.

47-6021365 T-Con kartı, 55 inç 4K ekranlarda görüntü kalitesinin korunmasını sağlayan ana donanımlardan biridir. Ekran kararması,

dikey çizgi oluşumu veya renk bozulması gibi problemlerde komple panel değişimi yerine T-Con kartının yenilenmesi

son derece ekonomik bir çözümdür. Doğru teşhis ve yetkili teknik müdahale ile televizyonların kullanım ömrü belirgin şekilde uzatılmaktadır.

Ürünler Ekranı Kırık TV den Sökülmüş, Tamir Görmemiş İkinci Eldir.

Teknik Ekibimiz Tarafından Test Edilmiş Sağlamdır.Ürün KENDİ Resmidir

KARGO VE PAKETLEME SÜRECİ?

Siparişinizin tarafımıza ulaşmasının ardından ürünün kargoda zarar görme ihtimaline karşı özel

korumalı paket ve ambalaj yapıp en kısa sürede kargo firmasına teslim etmekteyiz. Ürünü kargo

firması personelinden mutlaka kontrol ederek teslim alınız! Üründe herhangi bir kırık, deforme

gördüğünüz anda kargo firmasına mutlaka tutanak tutturup sonrasında firmamızla irtibata

geçmeniz bizim için önemlidir.

omes tv hastanesi.com.tr  ailesi olarak belirtmek isteriz tüm müşterilerimiz bizim için özeldir.

GÜNCEL FİYAT VE STOK BİLGİSİ İÇİN LÜTFEN WHATSAPP NUMARAMIZDAN İLETİŞİME GEÇİNİZ.

0542 579 60 90
